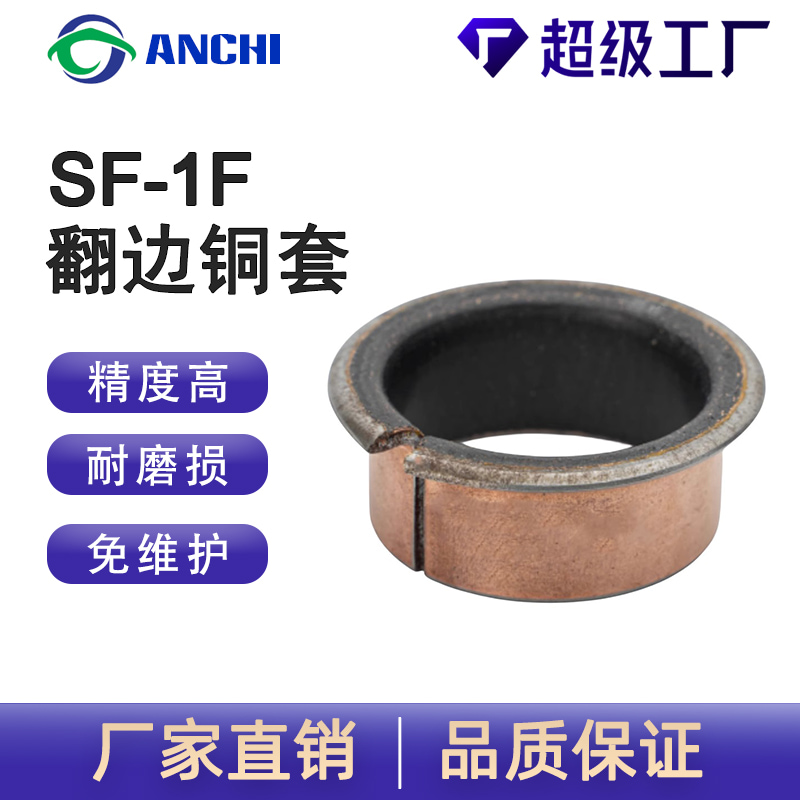

SF-1F无油轴承是一种高性能的滑动轴承，以下是对其的详细介绍：

一、材料组织

1. 耐磨层：由改性聚四氟乙烯（PTFE）以及铅（Pb）的混合物构成，厚度为0.01~0.03mm。这种耐磨材料在运作过程中可形成转移膜，以保护对磨轴。
2. 铜粉层：厚度为0.2~0.30mm，用于提高PTFE/Pb与钢板的结合强度，使轴承具有很好的承载能力和耐磨性。同时，铜也是一种很好的导热材料，可快速转移轴承运作过程中产生的热量。
3. 低碳钢层：厚度为0.7~2.3mm，主要提高轴承的承载能力和热转移作用。
4. 电镀层：由铜/锡电镀层组成，铜镀层0.008mm，锡镀层0.005mm，使轴承具有很好的耐腐蚀功能。

二、主要参数

1. 静承载：250N/mm²

2. 摩擦系数：0.030.20（也有资料指出摩擦系数为0.040.20）

3. 最大承载：

   • 低速运转：140N/mm²
   • 旋转、摇摆运动：60N/mm²（流体润滑时可达5m/s）

4. 最大PV值：

   • 干摩擦（间断性运作）：3.6N/mm²·m/s
   • 长期运作：1.8N/mm²·m/s

5. 导热系数：42W/(m·K)

6. 线膨胀系数：11×10^-6/K

7. 使用温度：-195℃~+280℃

三、应用特点

1. 无油润滑或少油润滑：适用于无法加油或较难加油的场合，可以在使用时不保养或少保养。
2. 耐磨性能好：具有较低的摩擦系数和较长的使用寿命。
3. 适用温度范围广：可在-195℃~+280℃范围内使用。
4. 走合性能好：低噪音，无污染。
5. 薄壁结构：质量轻，可缩小机械体积。
6. 保护对磨轴：在运作时能形成转移膜，起到保护对磨轴的作用，无咬轴现象。
7. 对磨轴硬度要求低：未经调质处理的轴都可使用，降低了相关零件的加工难度。
8. 尺寸稳定：无吸水、吸油性，热膨胀系数小，散热性好。
9. 耐腐蚀：钢背面可电镀多种金属，因此可在腐蚀性介质中使用，不会生锈。

四、应用领域

SF-1F无油轴承已广泛运用于各种机械的滑动部位，如自动化机械设备（伸缩、摇摆、滑动、弯曲、回旋、回转部位）、油压气缸导套、齿轮泵浦、纺织机械、自动售货机、塑胶成型机、压铸机、橡胶机械、烟草机、健身器材、办公机械、液压搬运车、汽机车、摩托车、农林机械等。

五、安装与维护

1. 安装：SF-1F无油轴承一般为成品零件，组装后内孔不再进行加工。安装时，应确保座孔按推荐的尺寸加工，以保证轴承内径的真圆度满足使用要求。
2. 维护：由于SF-1F无油轴承具有自润滑特性，因此在使用过程中无需频繁加油或保养。但应定期对轴承进行检查，及时发现并处理磨损和腐蚀等问题。

综上所述，SF-1F无油轴承以其优异的性能特点和广泛的应用领域，成为了一种不可或缺的机械零件。
